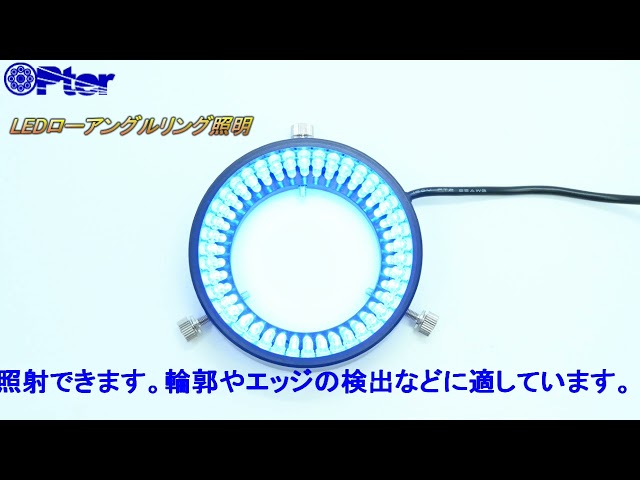

LEDローアングルリング照明は画像処理用LED照明・検査用LED照明の一種です。角度をつけてLEDを配置しており、低い位置から浅い入射角で対象を照射できます。輪郭やエッジの検出などによく利用されています。
LEDローアングルリング照明の仕様
| 型 名 | 定格電圧 (V) | 消費電力 (W) | LED数 | 寸法 | ||||
|---|---|---|---|---|---|---|---|---|
| △(R、IR) | □(G,B,W) | 外寸 A | 外寸 B | 厚み C | 取付 位置 D | |||
| LRL–54/28△ | 12 | 2.6 | 60 | ― | 54 | 28 | 18 | 40 |
| LRL-54/28□ | 12 | 5.2 | ― | 60 | 54 | 28 | 18 | 40 |
| LRL-66/40△ | 12 | 2.6 | 60 | ― | 66 | 40 | 18 | 50 |
| LRL-66/40□ | 12 | 5.2 | ― | 60 | 66 | 40 | 18 | 50 |
| LRL-76/50△ | 12 | 3.6 | 84 | ― | 76 | 50 | 18 | 60 |
| LRL-76/50□ | 12 | 7.2 | ― | 84 | 76 | 50 | 18 | 60 |
| LRL-100/70△ | 12 | 4.3 | 108 | ― | 100 | 70 | 22.5 | 87 |
| LRL-100/70□ | 12 | 8.6 | ― | 108 | 100 | 70 | 22.5 | 87 |
□は色の表示で、G＝緑、B＝青、W＝白 UV＝紫外 △＝R、IR
他の仕様も多数ありますのでお問い合わせください。
詳細図面も個別用意できますので、お気軽にご依頼ください。
デモ機のご用意もございます。
LEDローアングルリング照明の外観図

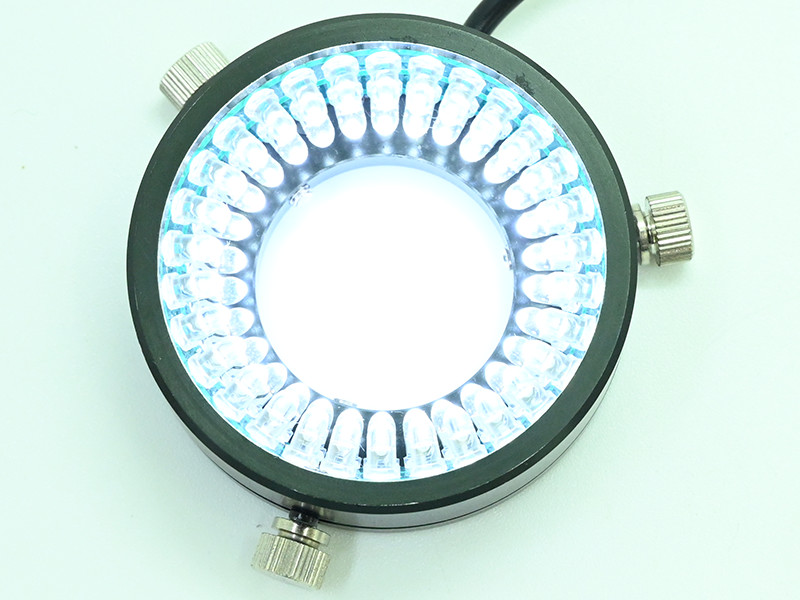

LEDローアングルリング照明の写真

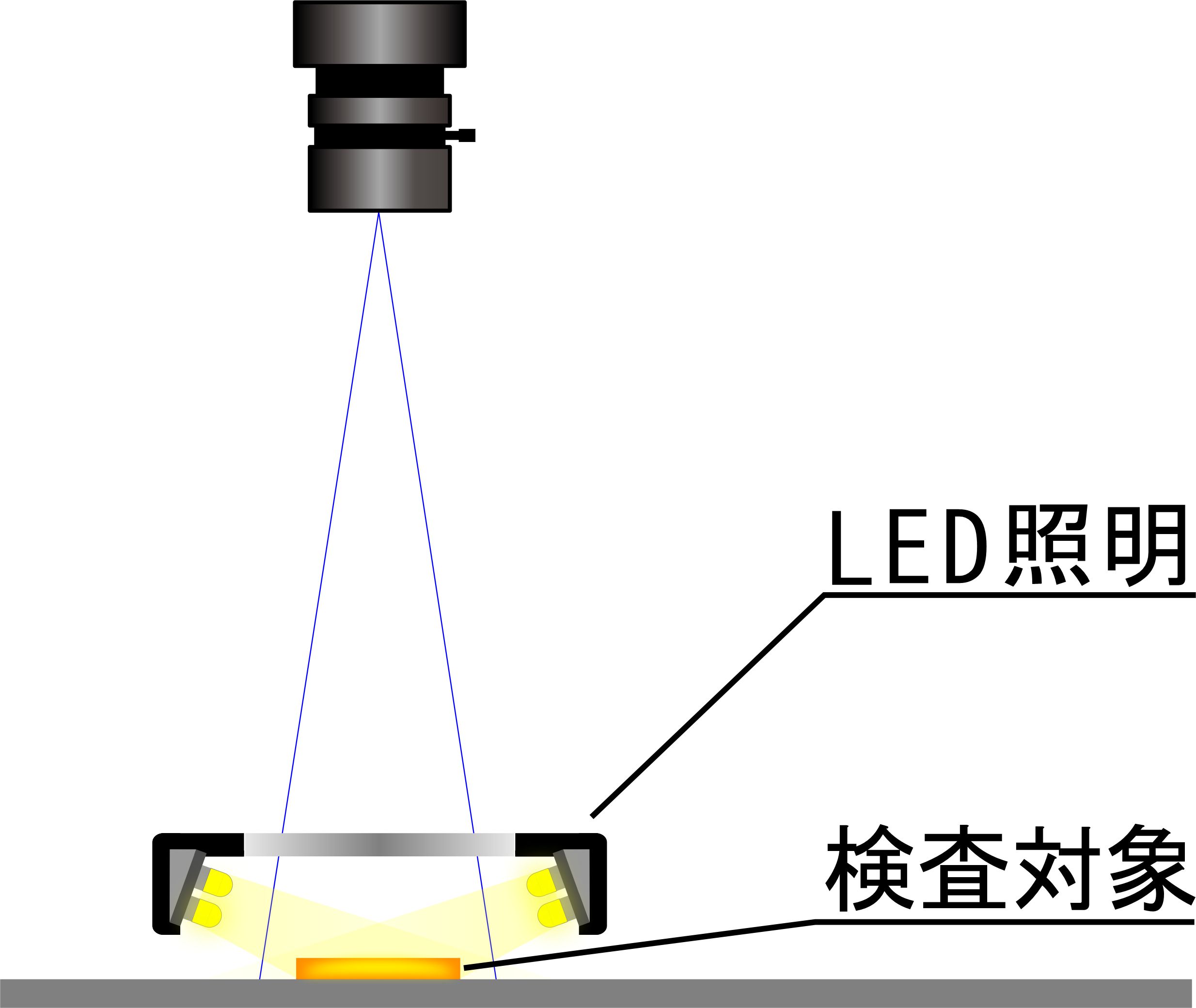

LEDローアングルリング照明の使用例イメージ
