LEDダイレクトリング照明は画像処理用LED照明・検査用LED照明の一種類です。LEDを傾けて傘状のように高密度で配置しますので、高い照度を得られます。画像処理の光源として利用されています。基板、チップ部品などの検査に最適です。
LEDダイレクトリング照明の仕様
| 型 名 | 定格 電圧 (V) | 消費 電力 (W) | LED数 | 寸法 | ||||
|---|---|---|---|---|---|---|---|---|
| △(R,IR) | □(G,B,W) | 外寸 A | 外寸 B | 厚み C | 取付位置 D | |||
| LRD-30/16△ | 12 | 0.8 | 15 | ― | 30 | 16 | 18 | 24 |
| LRD-30/16□ | 12 | 1.2 | ― | 15 | 30 | 16 | 18 | 24 |
| LRD-30/18R | 12 | 0.8 | 15 | ― | 30 | 18 | 18 | 24 |
| LRD-30/18□ | 12 | 1.2 | ― | 15 | 30 | 18 | 18 | 24 |
| LRD-45/16R | 12 | 1.7 | 42 | ― | 45 | 16 | 20 | 32 |
| LRD-45/16□ | 12 | 3.4 | ― | 42 | 45 | 16 | 20 | 32 |
| LRD-54/28R | 12 | 2.2 | 54 | ― | 54 | 28 | 20 | 40 |
| LRD-54/28□ | 12 | 4.4 | ― | 54 | 54 | 28 | 20 | 40 |
| LRD-57/32R | 12 | 2.4 | 60 | ― | 57 | 32 | 20 | 40 |
| LRD-57/32□ | 12 | 4.8 | ― | 60 | 57 | 32 | 20 | 40 |
| LRD-66/40R | 12 | 3.1 | 66 | ― | 66 | 40 | 18 | 50 |
| LRD-66/40□ | 12 | 5.3 | ― | 66 | 66 | 40 | 18 | 50 |
| LRD-76/50R | 12 | 3.2 | 78 | ― | 76 | 50 | 20 | 60 |
| LRD-76/50□ | 12 | 6.3 | ― | 78 | 76 | 50 | 20 | 60 |
| LRD-86/60R | 12 | 3.6 | 90 | ― | 86 | 60 | 20 | 70 |
| LRD-86/60□ | 12 | 7.2 | ― | 90 | 86 | 60 | 20 | 70 |
| LRD-110/70R | 12 | 8 | 198 | ― | 110 | 70 | 26 | 85 |
| LRD-110/70□ | 12 | 8 | ― | 99 | 110 | 70 | 26 | 85 |
| LRD-135/90R | 12 | 13 | 324 | ― | 135 | 90 | 26 | 115 |
| LRD-135/90□ | 12 | 13 | ― | 162 | 135 | 90 | 26 | 115 |
□は色の表示で、G＝緑、B＝青、W＝白 UV＝紫外 △＝R、IR
LEDダイレクトリング照明の外観図

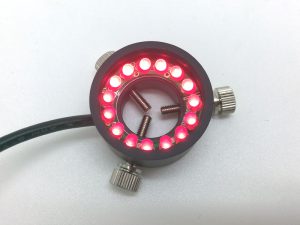

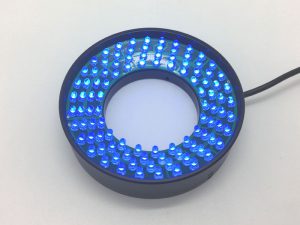

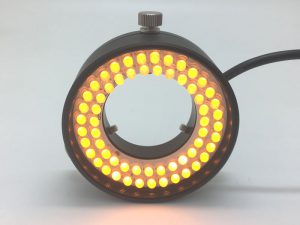

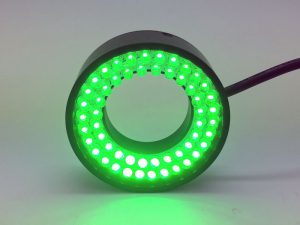

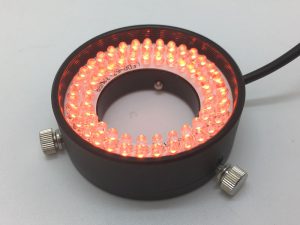

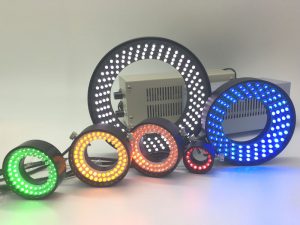

LEDダイレクトリング照明の写真
