エッジ型面LED照明

導光拡散板の側面にLEDを投光し、導光板の内部でさまざまな方向へ拡散され、薄型均一の照明を実現します。

型式	寸法					LED数		電気仕様
	外寸 A	外寸 B	厚み C	取付 位置D	発光面	R	□ （W,G,B)
LME-25/25R	45	35	8.5	15	25×25	6		DC12V　0.02A
LME-25/25□	45	35	8.5	15	25×25		6	DC12V　0.04A
LME-40/40R	70	50	8.5	30	40×40	8		DC12V　0.04A
LME-40/40□	70	50	8.5	30	40×40		9	DC12V　0.06A
LME-60/60R	86	70	8.5	50	60×60	15		DC12V　0.06A
LME-60/60□	86	70	8.5	50	60×60		15	DC12V　0.1A
LME-90/90R	116	100	8.5	50	90×90	20		DC12V　0.08A
LME-90/90□	116	100	8.5	50	90×90		21	DC12V　0.14A

超高輝度エッジ型面LED照明

型式	寸法					LED数		電気仕様
	外寸 A	外寸 B	厚み C	取付 位置D	発光面	R	□ W,G,B
LME-60/60RS	110	70	12	50	60×60	3		DC12V　0.35A
LME-60/60□S	110	70	12	50	60×60		3	DC12V　0.35A
LME-90/90RS	140	100	12	70	90×90	6		DC12V　0.7A
LME-90/90□S	140	100	12	70	90×90		6	DC12V　0.7A
LME-100/100RS	150	110	12	70	100×100	6		DC12V　0.7A
LME-100/100□S	150	110	12	70	100×100		6	DC12V　0.7A

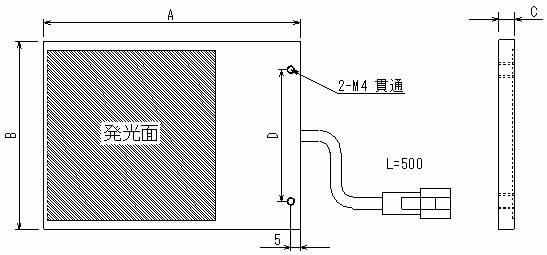

エッジ型面LED照明外観

エッジ型面LED照明写真
